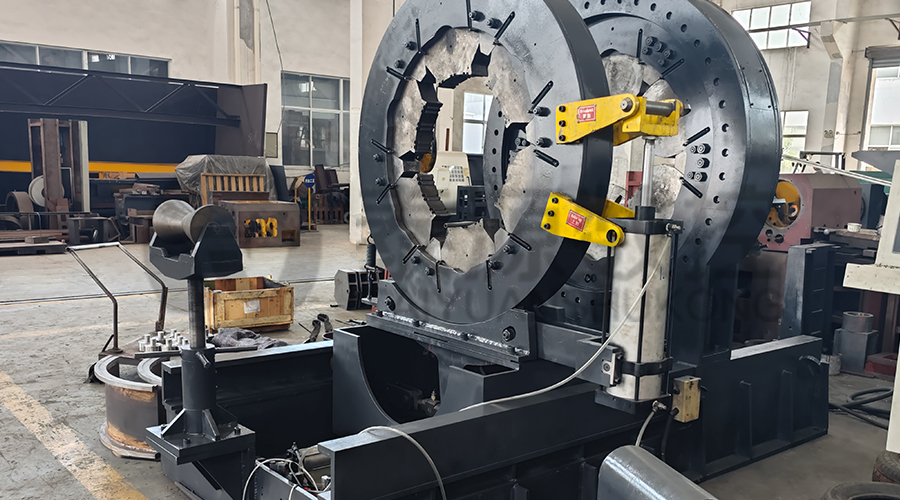

ที่ เครื่องกลึงแบบปลอกและข้อต่อท่อ Bucking หน่วย เป็นเครื่องมือเครื่องจักร CNC เฉพาะทางที่ออกแบบมาเพื่อการประกอบและการแยกส่วนข้อต่อบนสินค้าท่อของประเทศน้ำมัน (OCTG) ที่แม่นยำ อุปกรณ์นี้รวมระบบควบคุมทางกล ไฮดรอลิก และอิเล็กทรอนิกส์เข้าด้วยกันเพื่อให้แน่ใจว่าแรงบิดแต่งหน้าและข้อกำหนดด้านตำแหน่งตรงตามข้อกำหนด API 5CT ออกแบบมาสำหรับ การติดตั้งข้อต่อแรงบิดสูง หน่วยจะรักษาความสมบูรณ์ของโครงสร้างของการเชื่อมต่อเกลียวในขณะที่เพิ่มประสิทธิภาพปริมาณการผลิตในสายการผลิตท่อ
การออกแบบทางเทคนิคและคุณลักษณะการดำเนินงาน
ที่ architecture of the bucking unit utilizes a ระบบขับเคลื่อนแกนหมุนความเฉื่อยต่ำ และกลไกแหนบไฮดรอลิกสำหรับงานหนัก การกำหนดค่านี้ช่วยให้สามารถตรวจสอบได้อย่างต่อเนื่อง ค่าแรงบิดหมุน ซึ่งเป็นสิ่งสำคัญในการป้องกันแรงบิดเกินหรือการกะเทาะของเกลียวระหว่างการประกอบท่อและท่อ เตียงแบบเครื่องกลึงให้รากฐานที่มั่นคงซึ่งช่วยลดการสั่นสะเทือนจึงมั่นใจได้ การยึดเกลียวสม่ำเสมอ และความแม่นยำทางเรขาคณิตในระยะยาว
พร้อมกับ คอนโทรลเลอร์ลอจิกที่ตั้งโปรแกรมได้ (PLC) ระบบรองรับลำดับอัตโนมัติสำหรับเส้นผ่านศูนย์กลางท่อและเกรดเหล็กที่แตกต่างกัน ที่ ขากรรไกรที่ไม่ทำเครื่องหมาย หรือใช้แม่พิมพ์จับยึดแบบพิเศษเพื่อป้องกันการเสียรูปของพื้นผิวบนวัสดุโลหะผสมสูง ซึ่งเป็นข้อกำหนดทั่วไปสำหรับ ชุดประกอบท่อโลหะผสมที่ทนต่อการกัดกร่อน (CRA) . ด้วยการใช้กลไกป้อนกลับแบบวงปิด หน่วยบัคกิ้งจะปรับความเร็วการหมุนและความดันแบบเรียลไทม์ตามลักษณะเฉพาะ พารามิเตอร์เกลียวของข้อต่อ .
ข้อได้เปรียบด้านประสิทธิภาพที่สำคัญ
- ความแม่นยำของแรงบิด: เซ็นเซอร์ที่มีความแม่นยำสูงให้การรับข้อมูลแบบเรียลไทม์ การแต่งหน้าการเชื่อมต่อ API ทำให้มั่นใจได้ว่าทุกข้อต่อตรงตามมาตรฐานความปลอดภัยที่ผ่านการรับรอง
- ความคล่องตัวในการดำเนินงาน: สามารถจัดการท่อได้หลากหลายขนาด ตั้งแต่ท่อเส้นผ่านศูนย์กลางเล็กไปจนถึงท่อขนาดใหญ่ โดยไม่ต้องเปลี่ยนเครื่องมือมากนัก
- ความแข็งแกร่งและเสถียรภาพ: ที่ reinforced frame construction allows for การดำเนินงานรอบหน้าที่สูง ในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง
- บูรณาการข้อมูล: ที่ system records make-up graphs (Torque vs. Turns) for quality traceability, essential for การปฏิบัติตามข้อกำหนดการผลิตของ OCTG .
ข้อมูลจำเพาะทางเทคนิค
| คำอธิบายพารามิเตอร์ | ข้อมูลทางเทคนิค/ช่วง | Unit |
| ช่วงเส้นผ่านศูนย์กลาง ท่อเหล็ก บังคับ | 60.3 - 508 (ปรับแต่งได้) | มม |
| แรงบิดในการแต่งหน้าสูงสุด | 10,000 - 150,000 (ขึ้นอยู่กับรุ่น) | น.ม |
| ช่วงความเร็วแกนหมุน | 0.5 - 25 (ตัวแปรอนันต์) | รอบต่อนาที |
| ความแม่นยำในการวัดแรงบิด | ±1% | สเกลเต็มรูปแบบ |
| โหมดหนีบ | ไฮดรอลิกหลายจุด / ซิงโครนัส | ประเภท |
| ระบบควบคุม | CNC / PLC พร้อมการตรวจสอบแรงบิด-เลี้ยว | แพลตฟอร์ม |
| พาวเวอร์ซัพพลาย | 380V / 415V / 440V (50/60Hz) | โวลต์/เฮิร์ตซ์ |
การใช้งานในการผลิตอุปกรณ์ปิโตรเลียม
ที่ เครื่องกลึงแบบปลอกและข้อต่อท่อ Bucking หน่วย ถูกนำมาใช้เป็นหลักใน สิ่งอำนวยความสะดวกการทำเกลียวท่อ และศูนย์บริการบ่อน้ำมัน ทำหน้าที่เป็นส่วนประกอบสำคัญในการผลิต เคสและท่อที่ผ่านการรับรอง API ซึ่งการแต่งหน้าด้วยตนเองไม่เพียงพอต่อความต้องการแรงดันสูง เครื่องนี้ก็จำเป็นเช่นกันสำหรับ ชุดประกอบการเชื่อมต่อระดับพรีเมียม ซึ่งต้องตรวจสอบหน้าสัมผัสไหล่แรงบิดเฉพาะผ่านการสร้างแผนภูมิดิจิทัล
คำถามที่พบบ่อย
1. Bucking Unit ช่วยให้มั่นใจในความสมบูรณ์ของการเชื่อมต่อเกลียวแบบพรีเมียมได้อย่างไร
ที่ unit utilizes a sophisticated ระบบตรวจสอบแรงบิดหมุนด้วยคอมพิวเตอร์ ที่ติดตามความสัมพันธ์ระหว่างแรงบิดที่ใช้กับจำนวนรอบการหมุน ช่วยให้สามารถตรวจจับ "จุดไหล่" ในการเชื่อมต่อแบบพรีเมียมได้อย่างแม่นยำ Jiangsu Taiyuan CNC Machine Tool Co., Ltd. ก่อตั้งขึ้นในปี 2003 และตั้งอยู่ในสวนอุตสาหกรรมตะวันออกของเมือง Taixing โดยวิศวกรเครื่องจักรเหล่านี้ด้วยเทคโนโลยีที่มีความแข็งแกร่งสูงและลดจุดผิดพลาด ของเรา ข้อต่อเครื่องกลึงเกลียวท่อ CNC และหน่วยบั๊กได้รับการออกแบบมาเพื่อรักษาความแม่นยำในระยะเวลานาน ทำให้มั่นใจได้ว่าแม้แต่โปรไฟล์เกลียวที่ซับซ้อนก็สามารถประกอบได้โดยไม่มีความเสียหาย เป็นไปตามมาตรฐานอันเข้มงวดขององค์กรบ่อน้ำมันระดับนานาชาติ
2. อุปกรณ์นี้สามารถรวมเข้ากับสายการผลิต OCTG อัตโนมัติเต็มรูปแบบได้หรือไม่
ใช่ หน่วยกักเก็บได้รับการออกแบบให้สามารถใช้งานร่วมกับระบบได้อย่างราบรื่น ระบบการจัดการท่ออัตโนมัติ และสายพานลำเลียง Jiangsu Taiyuan CNC Machine Tool Co., Ltd. ซึ่งครอบคลุมพื้นที่ 24,800 ตร.ม. และทำหน้าที่เป็นฐานการผลิตหลักสำหรับ การผลิตอุปกรณ์ปิโตรเลียมแห่งชาติ นำเสนอโซลูชั่นครบวงจร รวมถึงสายการผลิตท่อเจาะและเครื่องเจียรแบบพิเศษ ผลิตภัณฑ์ของเราถูกใช้อย่างกว้างขวางโดยผู้นำระดับโลก เช่น Shanghai Baosteel และบริษัทต่างประเทศในสหรัฐอเมริกาและญี่ปุ่น กำลังขับเคลื่อนสูงและโครงสร้างที่เรียบง่ายของอุปกรณ์ของเราทำให้ประสิทธิภาพการผลิตสูงและบูรณาการรอบการทำงานสูงในโรงงานอัตโนมัติสมัยใหม่
3. เครื่องจักรเหล่านี้ปฏิบัติตามใบรับรองและมาตรฐานคุณภาพใดบ้าง?
ของเรา เครื่องกลึงแบบปลอกและข้อต่อท่อ Bucking Unit ผลิตภายใต้ระเบียบการควบคุมคุณภาพอย่างเข้มงวด Jiangsu Taiyuan CNC Machine Tool Co., Ltd. ได้รับการรับรองระบบคุณภาพ GBT, ISO และได้รับการยอมรับว่าเป็นองค์กรที่น่าเชื่อถือด้านคุณภาพระดับประเทศ ความเชี่ยวชาญทางเทคนิคของเราขยายไปถึงเครื่องมือเฉพาะทางที่หลากหลาย รวมถึง เครื่องกลึงเกลียวคอเจาะ และ เครื่องกัดโรเตอร์ปั๊มสกรู . ผลิตภัณฑ์เหล่านี้ได้รับการออกแบบทางวิศวกรรมให้มีความจำเพาะและความน่าเชื่อถือสูง ทำให้มั่นใจได้ว่าทุกกระบวนการแปรรูปร่วมจะตรงตามข้อกำหนดด้านความปลอดภัยของอุตสาหกรรมธรณีวิทยา เหมืองแร่ และเคมีทั่วโลก
สำหรับการให้คำปรึกษาโครงการโดยละเอียดหรือปรับแต่ง อุปกรณ์ประมวลผล OCTG โปรดติดต่อฝ่ายขายด้านเทคนิคของเรา เราหวังว่าจะแบ่งปันการพัฒนากับคุณเพื่อสร้างอนาคตที่ดีกว่า
